САТ-123 для погрузчика с функцией самосвала

ПОТРЕБИТЕЛЬСКИЕ СВОЙСТВА   ПРИЦЕПА ДЛЯ ПОГРУЗЧИКА САТ

• Устойчивость прицепа для погрузчика САТ (в том числе не сцепленного с тягачом) обеспечивают одно опорное устройство спереди и два складывающихся сзади.
• Регулируемая высота дышла прицепа для погрузчика САТ посредством лебедки для любого трактора или грузовика.
• Трапы для заезда-съезда техники прицепа для погрузчика САТ без проблем устанавливает и снимает один человек. Трапы перевозятся внутри рамы.
• Расположение осей «тандем» — высокая маневренность на стесненных площадках; отсутствие поворотного круга у комбинированного прицепа для погрузчика САТ обеспечило пониженную погрузочную высоту пола.
• В полу низкорамного самосвального прицепа для погрузчика САТ устроены гнезда для крепления техники или груза.

  ПРИМЕНЯЕМОСТЬ   ПРИЦЕПА ДЛЯ ПОГРУЗЧИКА САТ

Двухосный бортовой самосвальный низкорамный прицеп для погрузчика САТ с разгрузкой на три стороны с выдвижными трапами, закрепленными под кузовом внутри шасси. Используется при производстве рассредоточенных малообъемных работ для перевозки различных грузов, а также малотоннажной дорожной, строительной техники с ее самостоятельным съездом и заездом на прицеп без помощи крана. Может использоваться как прицеп для погрузчика САТ.

  Достоинства прицепа для погрузчика САТ-123: возможность не задействовать кран при погрузке-разгрузке миникатков и минипогрузчиков, колесных тракторов при перевозке их на объекты (техника сама безопасно съезжает и заезжает за счет низкой (около 85 см) погрузочной высоты); одновременная возможность использовать прицепы с кузовом (для инструмента, груза) на перевозке любых грузов, требуемых в работе (в том числе сыпучих) — экономия за счет многофункциональности по цене одного прицепа для погрузчика САТ. Немаловажно облегчение труда рабочих при загрузке самосвального прицепа для погрузчика САТ лопатами (низкий пол) на нетехнологичных для механизации погрузки малообъемных работах; удобна такая высота и для загрузки минипогрузчиком. Прицеп для погрузчика САТ имеет высокую маневренность в стесненных условиях и при движении назад (оси тандем), подходит к любому грузовику и колесному трактору благодаря регулируемому по высоте дышлу.

  Устойчивость прицепа для погрузчика САТ (в том числе не сцепленного с тягачом) обеспечивают одно опорное устройство спереди и два складывающихся сзади.

 ТЕХНИЧЕСКИЕ ДАННЫЕ ПРИЦЕПА ДЛЯ ПОГРУЗЧИКА САТ

Грузоподъемность самосвального прицепа для погрузчика САТ, кг


4500 (5600 со скоростью до 30 км/ч)

Масса самосвального прицепа для погрузчика САТ, кг:
- снаряженного (для рессорной подвески)
- полная


2750
7250

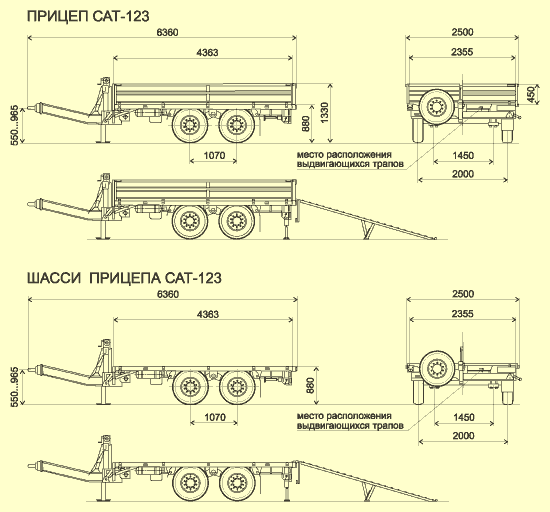

Габаритные размеры самосвального прицепа для погрузчика САТ, мм:
- длина
- ширина
- высота

6360
2500
1330


Внутренние размеры кузова самосвального прицепа для погрузчика САТ, мм:
- длина
- ширина
- высота

4336
2336
450


Максимальный угол подъема в градусах самосвального прицепа для погрузчика САТ:
- назад
- на боковые стороны

39
56


Угол заезда по трапам самосвального прицепа для погрузчика САТ, град.

14,5

Регулировка положения дышла самосвального прицепа для погрузчика САТ, мм:
- минимальное
- максимальное

550
960


Площадь платформы самосвального прицепа для погрузчика САТ, м. кв.


10,12

Объем кузова самосвального прицепа для погрузчика САТ, м. куб.


4,55

Погрузочная высота самосвального прицепа для погрузчика САТ, мм


880

Колея колес самосвального прицепа для погрузчика САТ, мм


2000

База самосвального прицепа для погрузчика САТ, мм


1070

Количество колес самосвального прицепа для погрузчика САТ, шт.


4

Оси самосвального прицепа для погрузчика САТ

тандем

Шины самосвального прицепа для погрузчика САТ

225/75R16C

Подвеска самосвального прицепа для погрузчика САТ

рессорно-балансирная

Тормозная система самосвального прицепа для погрузчика САТ


пневмогидравл.

  ТЕХНИЧЕСКОЕ ОПИСАНИЕ ПРИЦЕПА ДЛЯ ПОГРУЗЧИКА САТ

РАМА самосвального прицепа для погрузчика САТ
Сварная, состоит из двух продольных лонжеронов П-образного сечения, несущих поперечин и балок.

КОЛЕСА И ШИНЫ самосвального прицепа для погрузчика САТ
Прицеп имеет 4 колеса с шинами диагонального или радиального типа размером 225/75 R16C.

ТОРМОЗА самосвального прицепа для погрузчика САТ
Тормозная система двухпроводная пневмогидравлическая с механизмами барабанного типа с приводом на все колеса, стояночный тормоз механический.

ЭЛЕКТРИЧЕСКОЕ ОБОРУДОВАНИЕ/ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ самосвального прицепа для погрузчика САТ
Однопроводное питание от сети автомобиля 24 В, световая сигнализация состоит из двух задних комбинированных фонарей и двух передних и боковых габаритных фонарей.

ДЫШЛО самосвального прицепа для погрузчика САТ
Прямоугольное сварное, регулируемое по высоте.

ОПРОКИДЫВАЮЩЕЕ УСТРОЙСТВО самосвального прицепа для погрузчика САТ
Гидравлическое с приводом от гидросистемы автомобиля, обеспечивающих максимальный угол разгрузки назад 39°, на боковые стороны 56, с максимальным давлением в гидросистеме 100±5 атм, осуществляет разгрузку на две боковые стороны и назад. Оснащено механизмом ограничения подъема кузова.

КУЗОВ И БОРТА самосвального прицепа для погрузчика САТ
Цельнометаллическая платформа с тремя открывающимися бортами, оснащенных механическими запорами ручного действия.

ТРАПЫ самосвального прицепа для погрузчика САТ Два выдвижных трапа шириной 390 мм. Изменяемая ширина между трапами.
